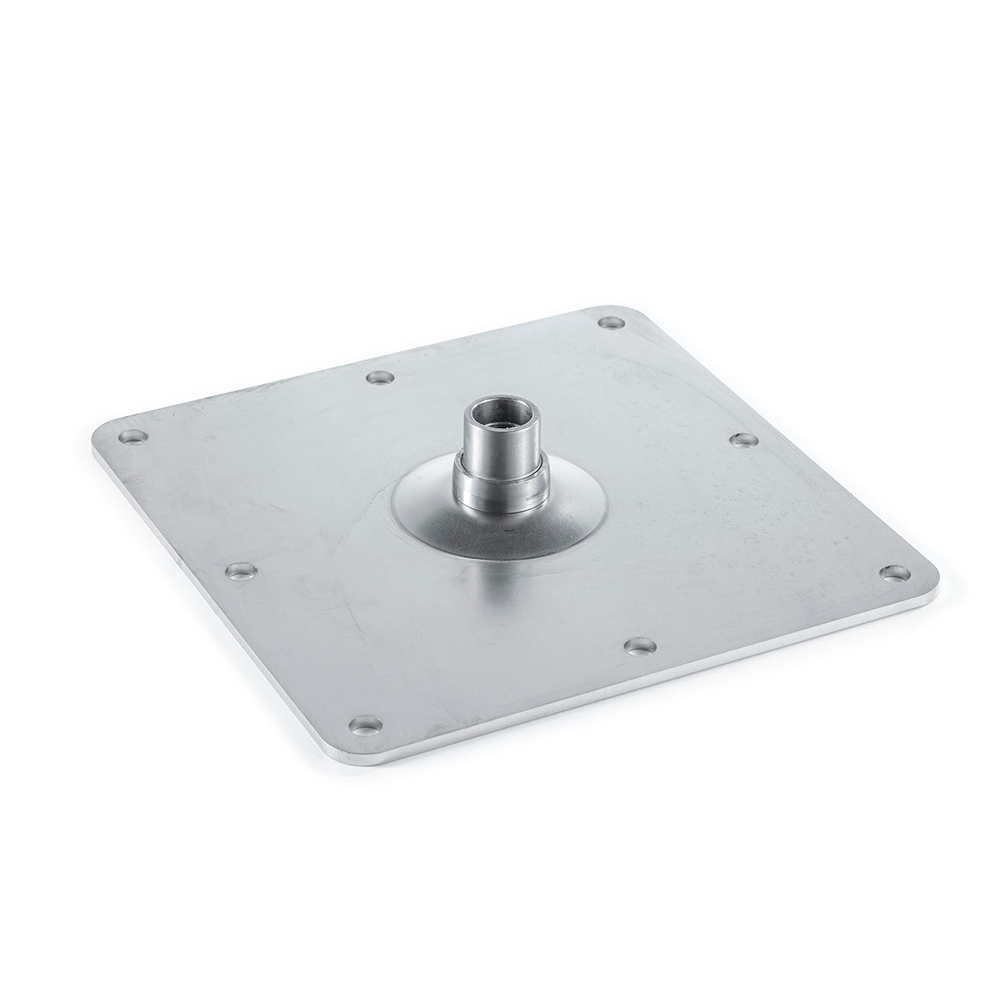

für Stab Ø 26 mm, Hohldiele

Material:

Edelstahl

Grundplatte:

300 x 300 mm

Zulassung:

4 Personen

Verwendung:

EAP, SZH, Eck- und Endstütze

Art.Nr.

Bezeichnung

60319200

Grundplatte Variant Modular 300 x 300 mm

DOWNLOADS

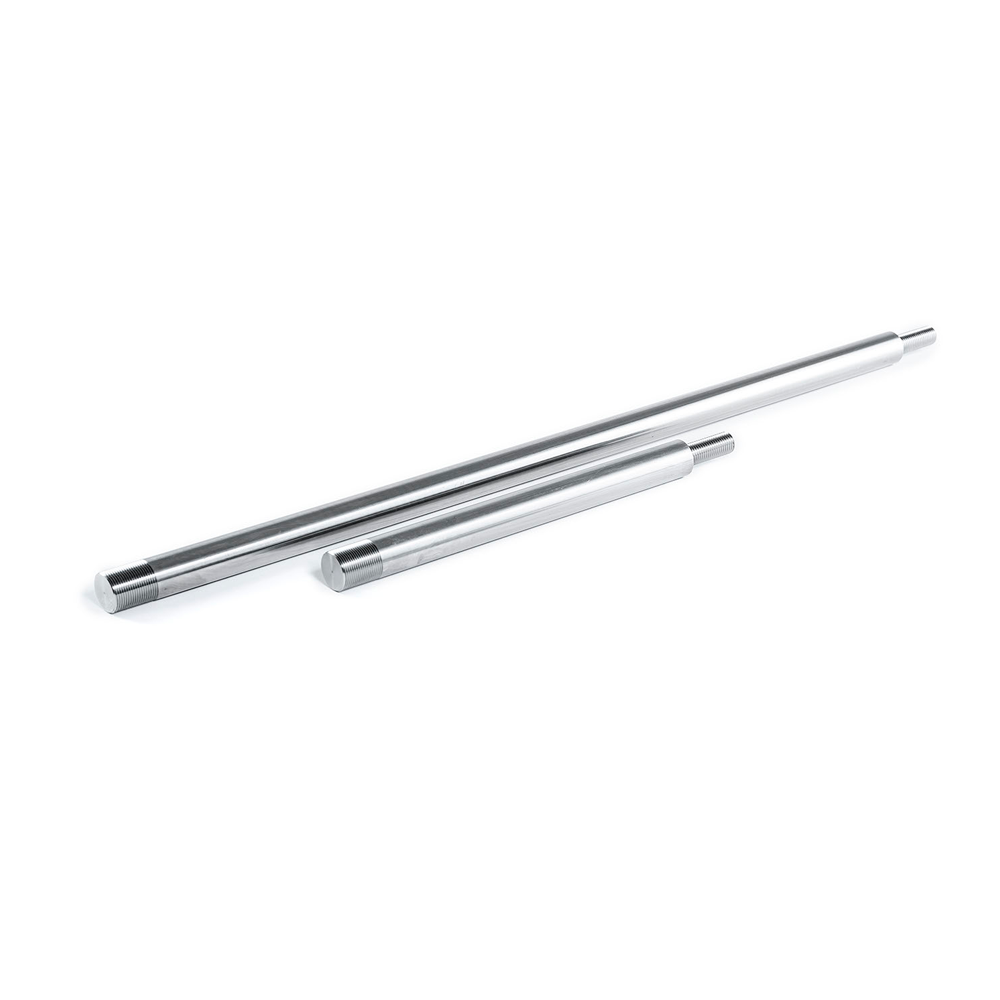

Ø 26 mm

Material:

Edelstahl

Durchmesser:

26 mm

Zulassung:

4 Personen

Art.Nr.

Bezeichnung

60319300

300 mm

60319400

400 mm

60319500

500 mm

60319600

600 mm

60319700

700 mm

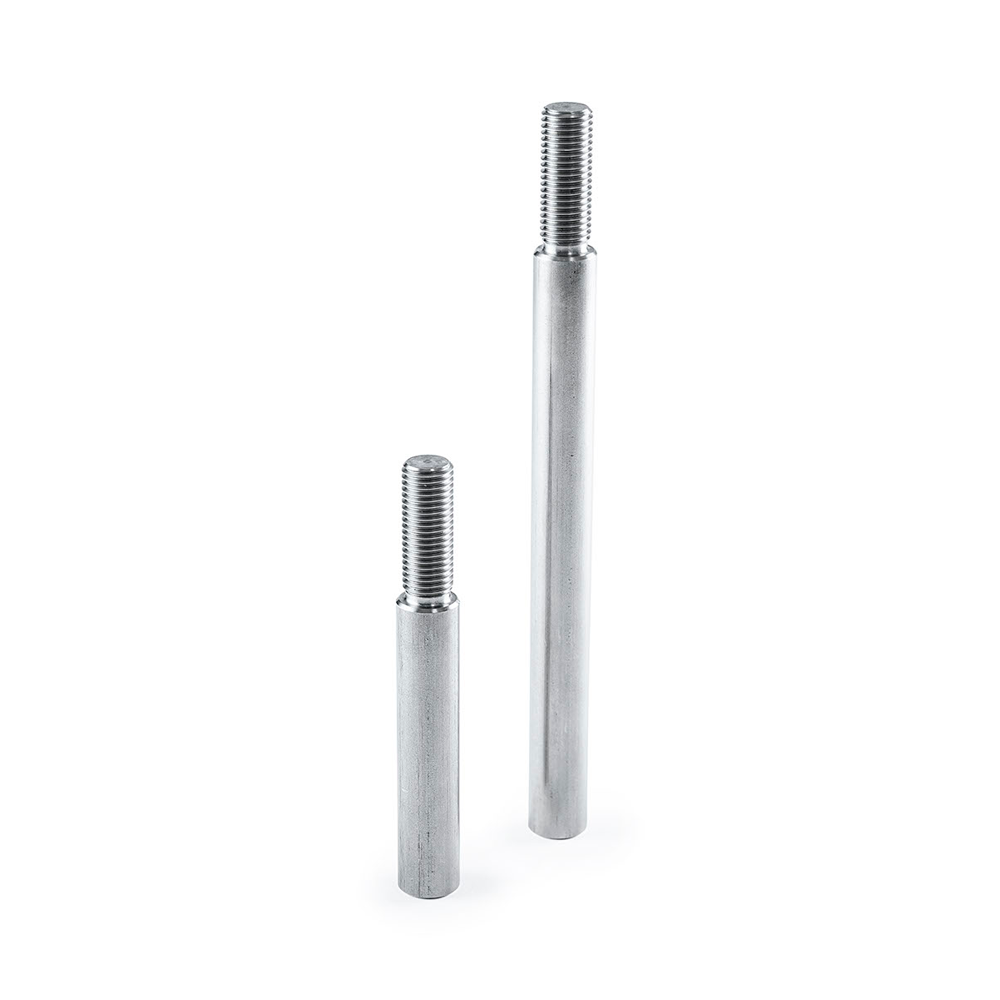

zum Aufschrauben auf Variant Modular Stützen

Material:

Edelstahl

Durchmesser:

26 mm

Gesamtlänge:

max. 700 mm inkl. Verlängerungen

Art.Nr.

Bezeichnung

60319202

VM 100 mm

60319203

VM 200 mm

Inklusive Befestigungsset
(4 Stk. Betonschrauben)

Material:

Edelstahl

Durchmesser:

16 mm

Grundplatte:

210 x 250 mm

Betonqualität:

mind. C30/37, max. C50/60

Spiegeldicke:

mind. 30 mm

Zulassung:

4 Personen

Verwendung:

EAP, SZH

DOWNLOADS

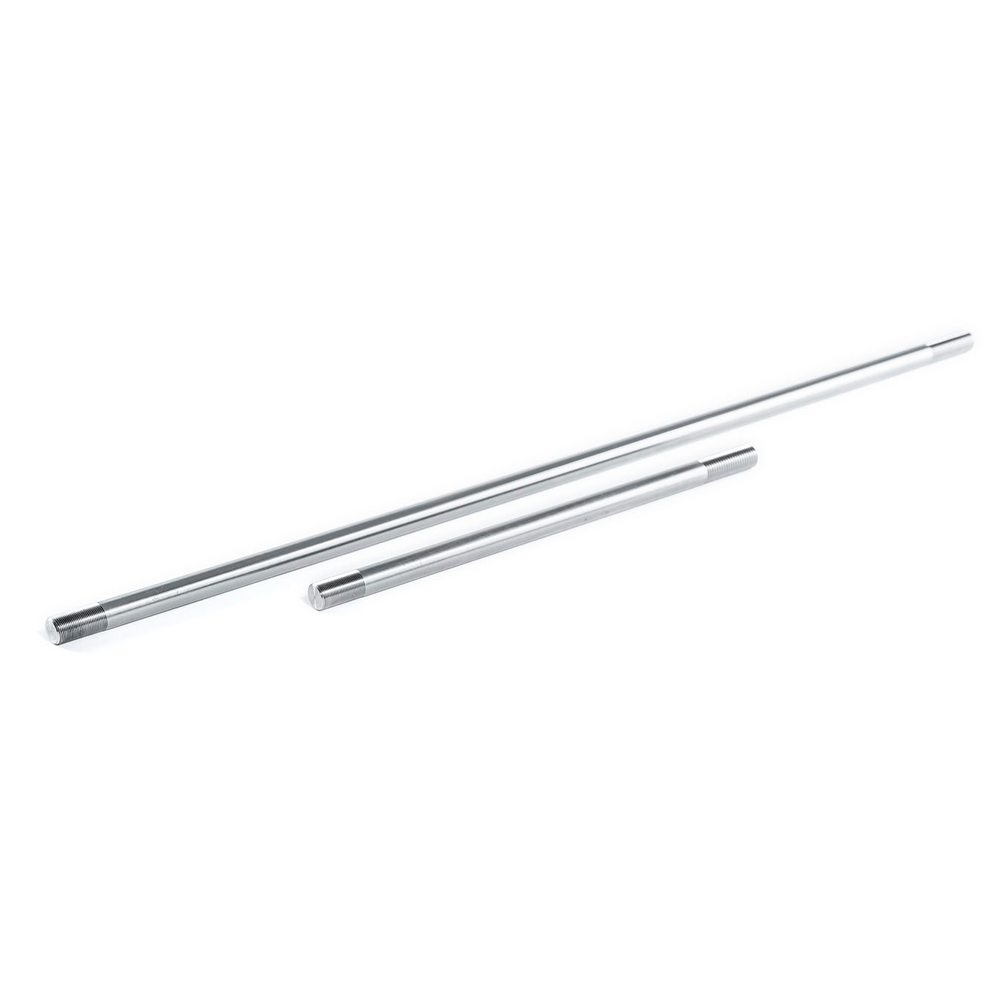

Ø 16 mm

Material:

Edelstahl

Durchmesser:

16 mm

Art.Nr.

Bezeichnung

60318300

CM 300 mm

60318400

CM 400 mm

60318500

CM 500 mm

60318600

CM 600 mm

60318700

CM 700 mm

zum Aufschrauben auf Combi Stützen

Material:

Edelstahl

Durchmesser:

20 mm

Gesamtlänge:

max 700 mm inkl. Verlängerungen

Art.Nr.

Bezeichnung

60303001

100 mm

60303002

200 mm

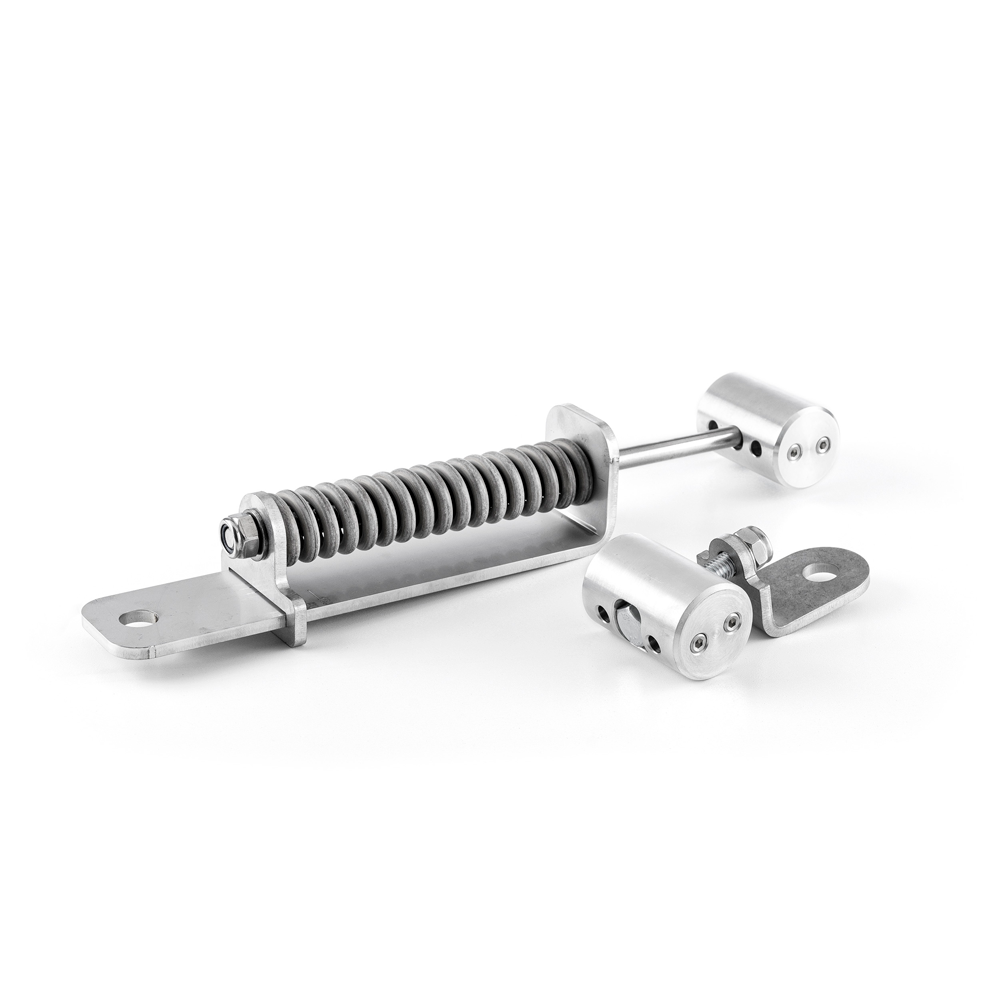

Mit integrierter Fangstoßdämpfung, Fallindikatorklemme und konstanter Federvorspannung. Endbefestigung beiderseits des Systems, beidseitige konstante federunterstützte Seilvorspannung
(1 Set = 2 Stk.)

Material:

Edelstahl / Alu

Art.Nr.

Bezeichnung

68910360

Endschloss Set Fast End

DOWNLOADS

Für gerade verlaufende Seilsysteme bis 30 Laufmeter mit integrierter Fangstoßdämpfung, Fallindikatorklemme und konstanter Federvorspannung. Endbefestigung
beidseits des Systems, einseitige konstante federunterstützte Seilvorspannung
(1 Set = 2 Stk.)

Material:

Edelstahl / Alu

Art.Nr.

Bezeichnung

68910310

Endschloss Set Fast End +

DOWNLOADS

Material:

Edelstahl

Verwendung:

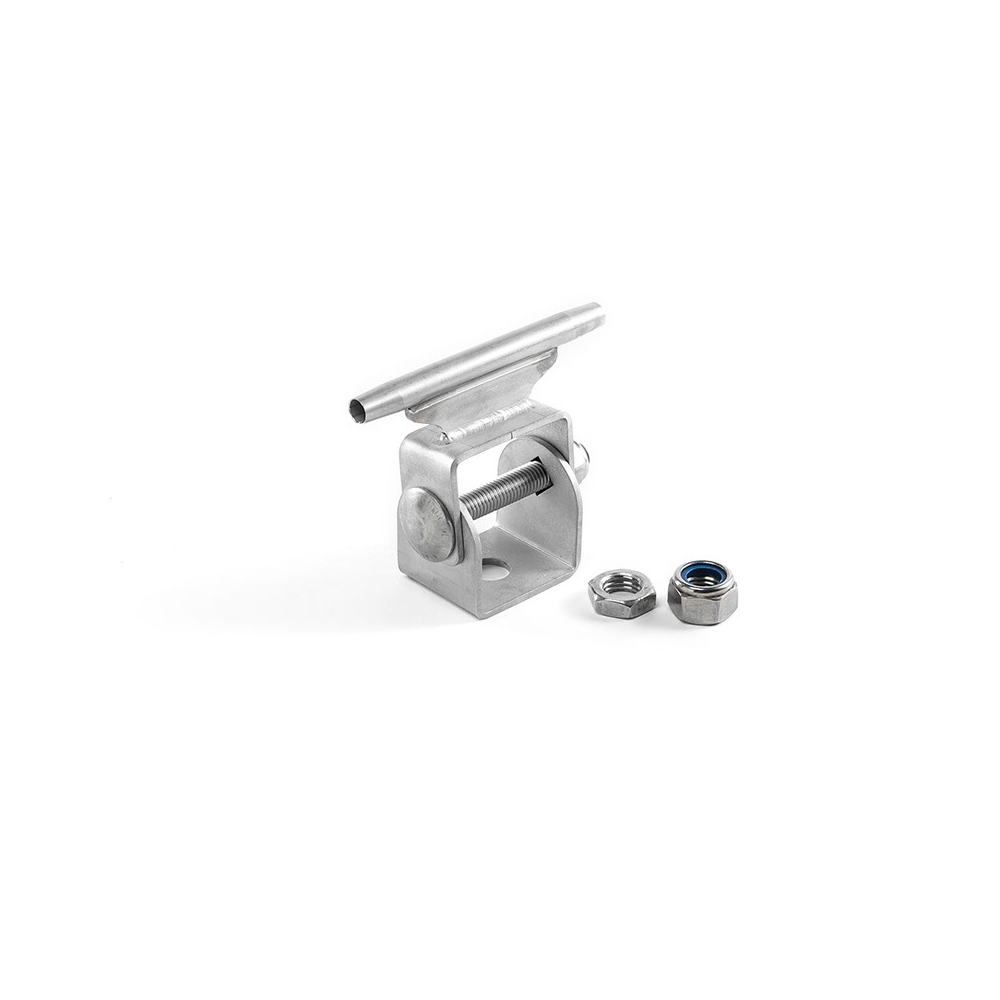

Universal-Zwischenhalter mit 1-Punkt-Befestigung für Dach- und Fassadensysteme, 180° beweglich, beidseitige Begehbarkeit des Systems, für besondere Anwendungen in 5 Stufen fixierbar, überfahrbar

Art.Nr.

Bezeichnung

48910400

Seilzwischenhalter GZH

not passable

Material:

Edelstahl

Verwendung:

Nicht für SDW 1 und SDW 2 geeignet nicht überfahrbar

Art.Nr.

Bezeichnung

48910500

Seilzwischenhalter GZH X

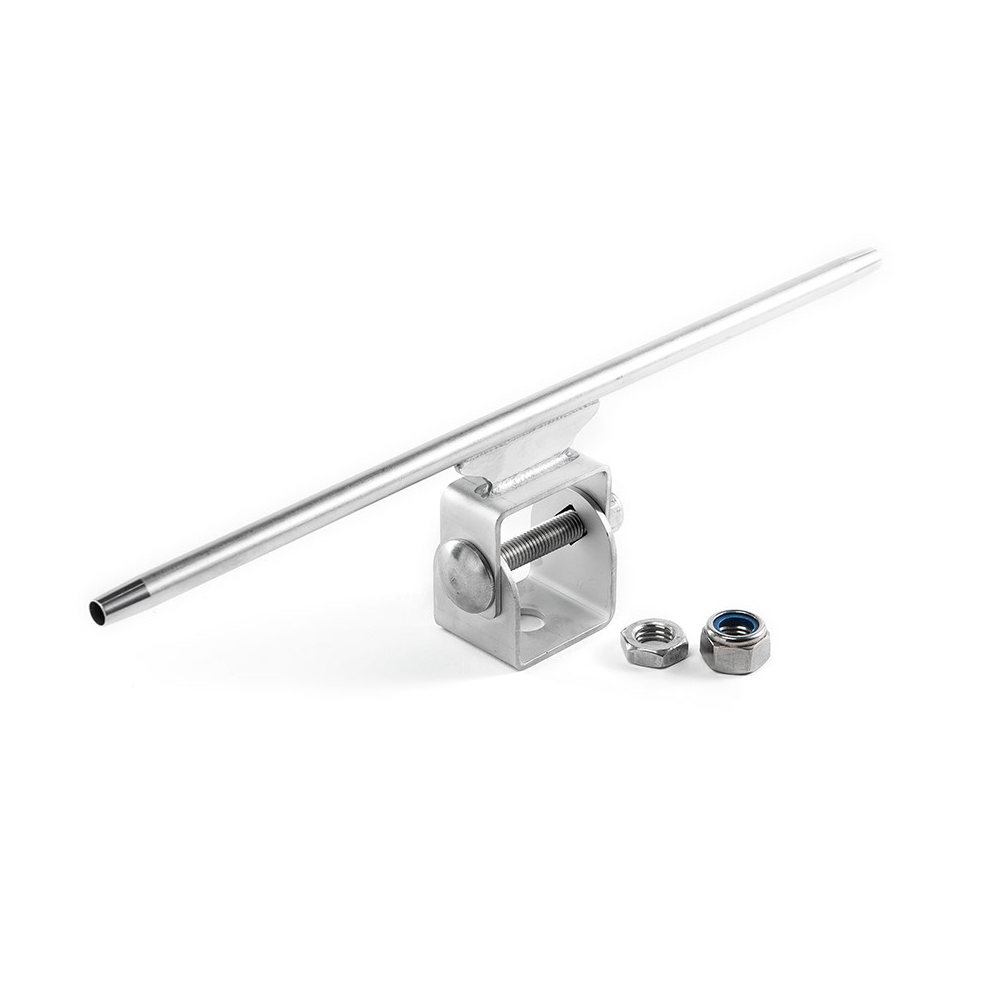

LANG ZH-40

Material:

Edelstahl

Verwendung:

Universal-Zwischenhalter mit 1-Punkt-Befestigung für Dach-, Fassaden- und Überkopf-Systeme flexibel biegbar bis 40°, 180° beweglich, beidseitige Begehbarkeit des Systems, für besondere Anwendungen in 5 Stufen fixierbar, überfahrbar

Art.Nr.

Bezeichnung

48991100

Seilzwischenhalter lang GZH 40

EH 45

Material:

Edelstahl

Verwendung:

45° Eckumführung mit 1-Punkt-Befestigung, als Innen- und Aussenecke, sowie für Überkopfsysteme.

Art.Nr.

Bezeichnung

48911300

Eckumführung GEH 45°

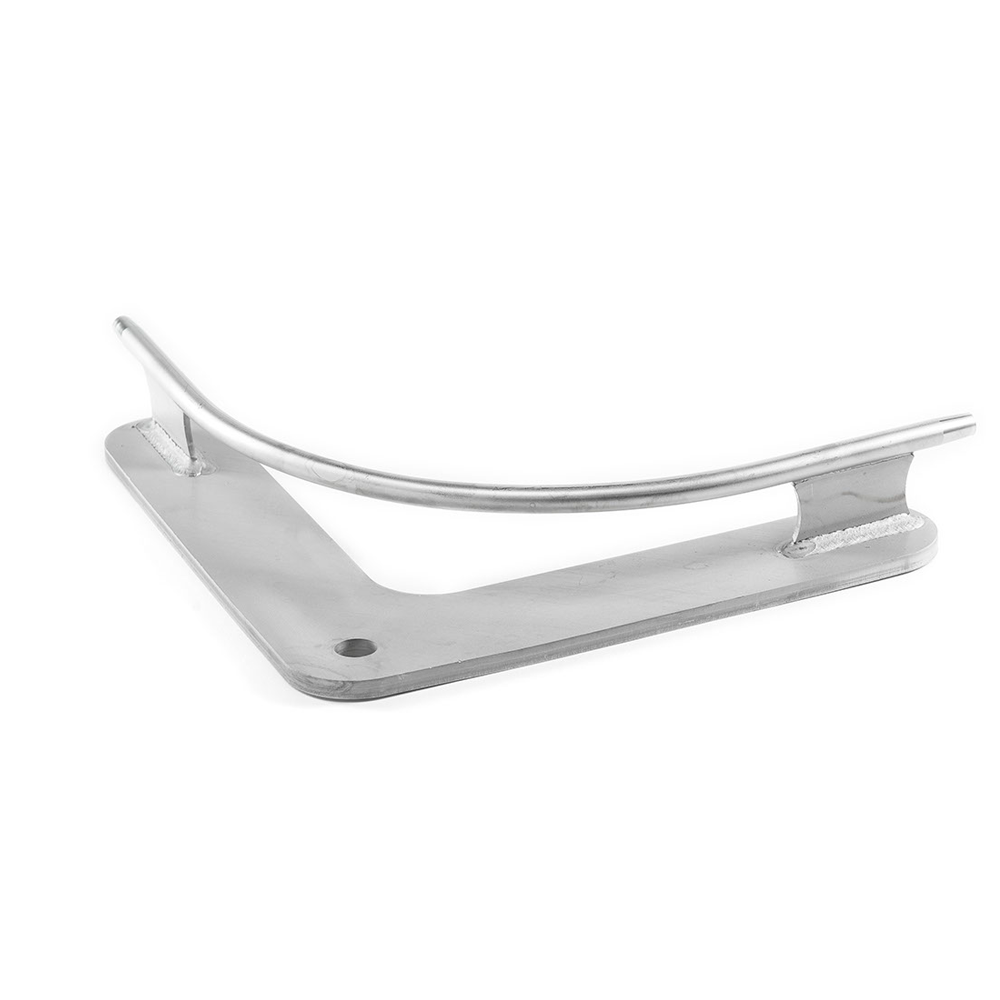

EH 90

Material:

Edelstahl

Verwendung:

90° Eckumführung mit 1-Punkt-Befestigung, als Innen- und Aussenecke, sowie für Überkopfsysteme.

Art.Nr.

Bezeichnung

48911200

Eckumführung GEH 90°

Material:

Edelstahl

Verwendung:

Universal Seilumlenkrolle mit 1-Punkt-Befestigung, für alle Winkel bis 180° verwendbar, nicht überfahrbar

Art.Nr.

Bezeichnung

48911600

Seilumlenkrolle

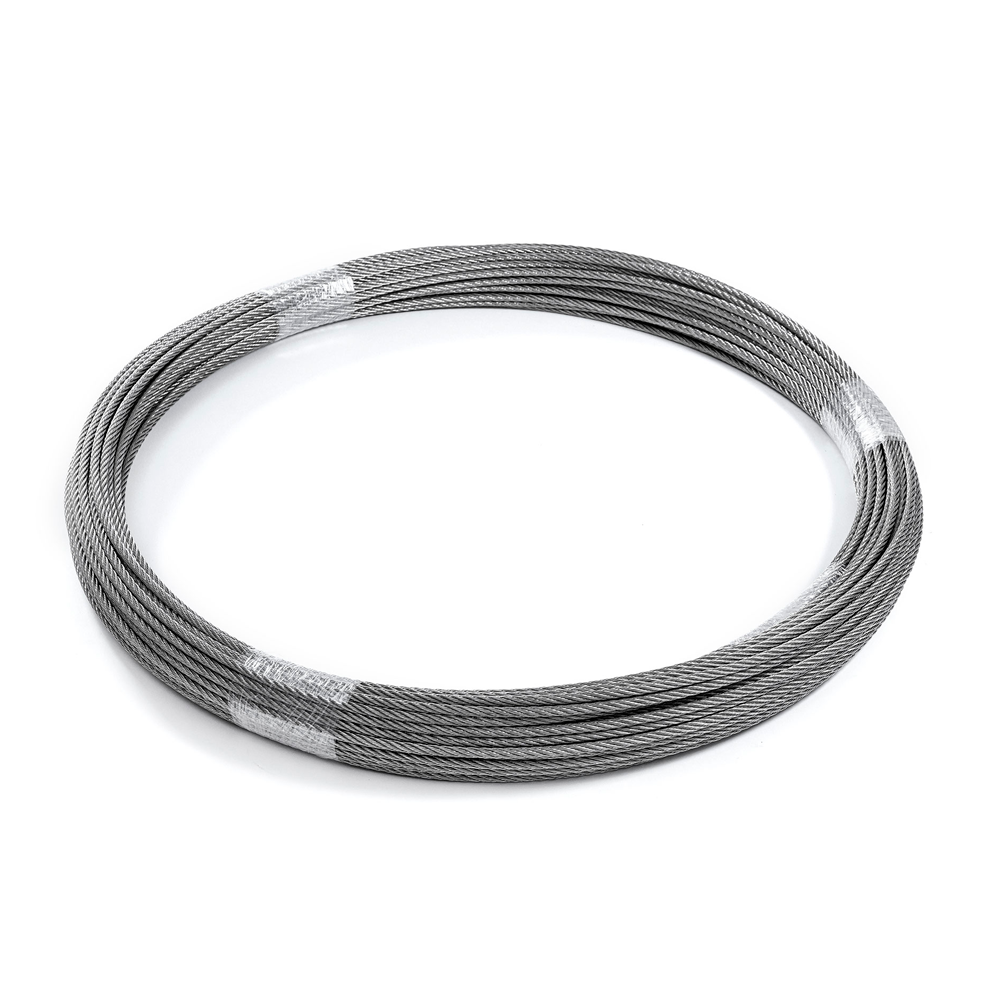

Material:

Edelstahl (V4A)

Durchmesser:

8 mm (7 x 7 Drähte)

Bruchlast:

36 kN

Art.Nr.

Bezeichnung

47901011

Edelstahlseil Green

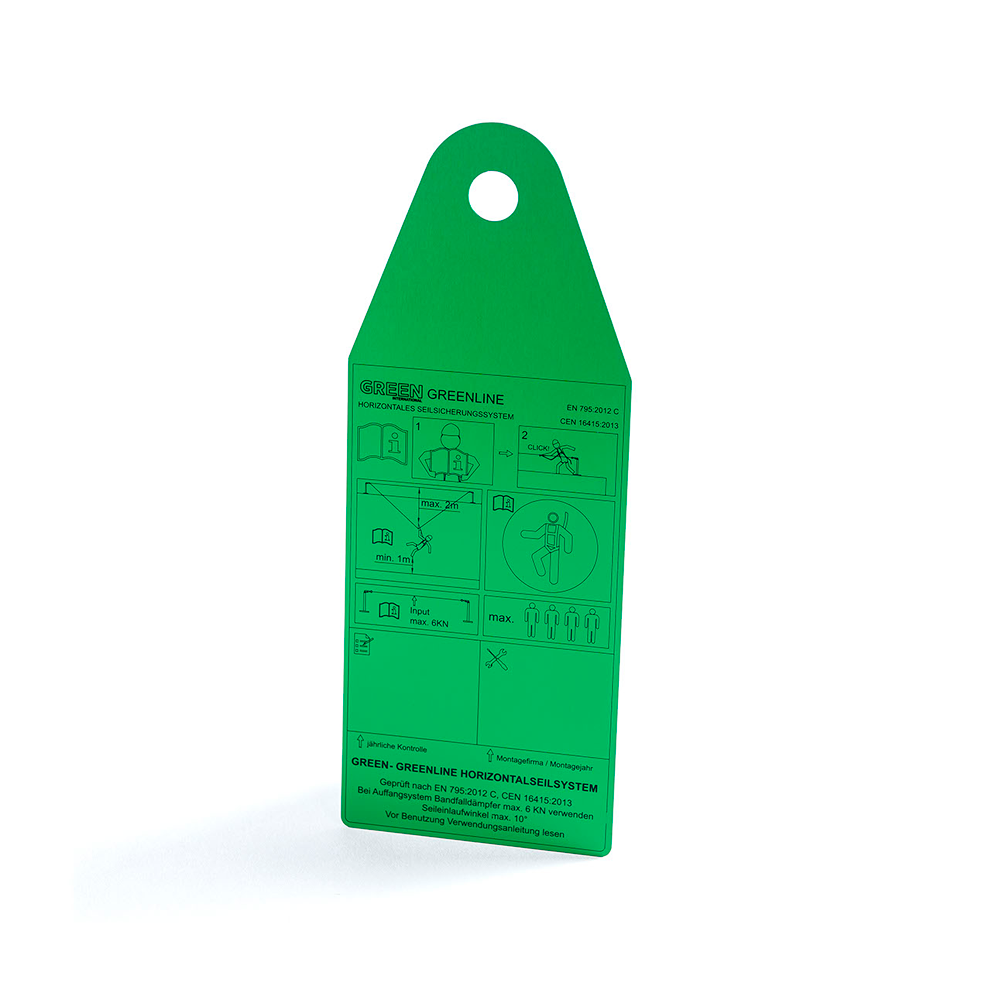

GREENLINE 795 C

Zur Kennzeichnung des Seilsystems
je Endschlossset 1 Typenschild

Art.Nr.

Bezeichnung

48500010

Typenschild Greenline 795 C
